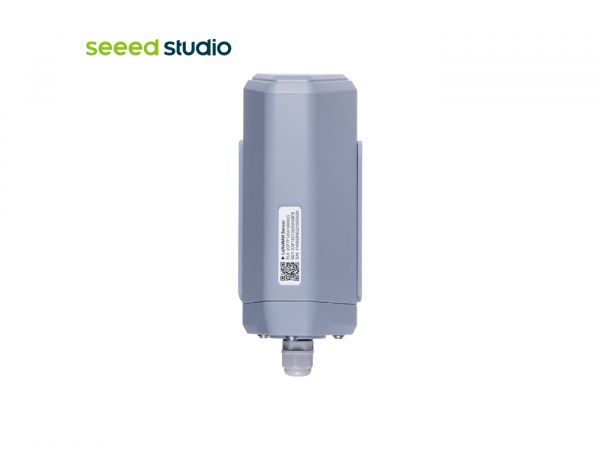

El registrador de datos SenseCAP S2100 es un dispositivo versátil que se conecta a sensores MODBUS-RTU RS485/analógicos/GPIO, lo que facilita la transmisión de datos a la red LoRaWAN. Gracias a su diseño LoRa e IP66, este dispositivo ofrece una estabilidad y fiabilidad excepcionales, además de cubrir un amplio rango de transmisión con un consumo de energía ultrabajo. Es perfecto para exteriores y puede alimentarse con batería o conectarse a una fuente de alimentación externa de 12 V para una mayor flexibilidad. Al conectarlo a la fuente de alimentación de 12 V, la batería integrada reemplazable actúa como fuente de alimentación de respaldo. Además, el registrador de datos S2100 está optimizado para OTA con Bluetooth integrado, lo que facilita y agiliza la configuración y las actualizaciones. Además, el convertidor S2110 permite conectar el registrador de datos S2100 a sensores Grove, lo que lo convierte en una excelente opción para sensores LoRaWAN industriales.
- Fuerte compatibilidad con diferentes sensores: admite todos los sensores MODBUS-RTU RS485/analógicos (4 ~ 20 mA/0 ~ 10 V)/GPIO (nivel/pulso).
- Compatible con redes LoRaWAN® en todo el mundo: compatible con el protocolo LoRaWAN® V1.0.3 y puede funcionar con la puerta de enlace LoRaWAN®. (admite el plan de frecuencia universal de 863 MHz ~ 928 MHz).
- Largo alcance y batería reemplazable: con transmisión inalámbrica LoRaWAN®, S2100 admite una batería incorporada de 19 Ah y 12 V CC externos para alimentar dispositivos, y un rango de transmisión ultra amplio de 2 km en escenas urbanas y 10 km en escenas de línea de visión.
- Diseñado para usar en entornos hostiles: temperatura de funcionamiento de -40 ℃ ~ 85 ℃ y carcasa con clasificación IP66, adecuado para uso en exteriores, alta exposición a rayos UV, lluvia intensa, condiciones polvorientas, etc.
- Configuración y gestión remotas: Seeed ofrece la aplicación SenseCAP Mate y el portal SenseCAP, que permiten a los usuarios gestionar datos y configurarlos de forma remota.
Especificación
| Artículo |
Valor |
| Entrada de corriente |
4 a 20 mA (2 canales) |
| Entrada de voltaje |
0 a 10 V (2 canales) |
| RS485 |
Protocolo RS485 Modbus-RTU |
generales
| Artículo |
Valor |
| Modelo de producto |
SenseCAP S2100 |
| Microcontrolador |
Wio-E5 |
| Protocolo de soporte |
LoRaWAN v1.0.3 Clase A |
| Bluetooth incorporado |
Herramienta de aplicación para cambiar parámetros y establecer el algoritmo de conversión de datos |
| Plan de canal de largo alcance |
IN865/EU868/US915/AU915/AS923 |
| Potencia máxima transmitida |
19 dBm |
| Sensibilidad |
-136 dBm a SF12 ancho de banda = 125 kHz |
| Distancia de comunicación |
2 a 10 km (dependiendo del entorno) |
| Clasificación IP |
IP66 |
| Temperatura de funcionamiento |
-40 a +85 °C |
| Humedad de funcionamiento |
0 a 100 % HR (sin condensación) |
| Peso del dispositivo |
280 gramos |
| Proceso de dar un título |
CE / FCC / RoHS |
Batería (Contenida en el equipo
| Artículo |
Valor |
| Duración de la batería |
Hasta 10 años |
| Capacidad de la batería |
19 Ah (no recargable) |
| Tipo de batería |
Batería SOCl2 estándar de tamaño D |
Arquitectura
Opción de fuente de alimentación
- Opción 1: El registrador de datos puede funcionar en modo periódico. Alimentado por una batería Li-SOCl2 estándar de 19 Ah, de tamaño D, fácil de adquirir en línea, puede instalarse y utilizarse en exteriores sin necesidad de alimentación adicional.
- Opción 2: El registrador de datos puede funcionar en modo de potencia constante con una fuente de alimentación externa de 12 V CC. Proporcionamos un kit de caja de conexiones a juego para un montaje rápido del registrador de datos.
